数字化转型

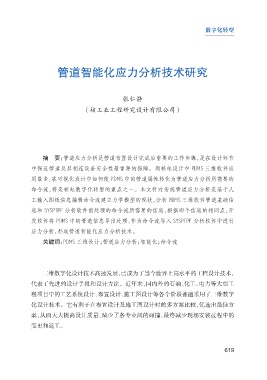

管道智能化应力分析技术研究
张仁静
（核工业工程研究设计有限公司）
摘 要：管道应力分析是管道布置设计完成后重要的工作步骤，是在设计环节
中保证管道及其相连设备安全性最重要的保障。现核电设计中 PDMS 三维软件应
用最多，在可视化设计中如何使 PDMS 中的管道属性转化为管道应力分析所需要的
命令流，将是核电数字化转型的重点之一。本文针对传统管道应力分析是基于人
工输入图纸信息编辑命令流建立力学模型的现状，分析 PDMS 三维软件管道基础信
息和 SYSPIPE 分析软件前处理的命令流所需要的信息，根据两个信息的相同点，开
发软件将 PDMS 中的管道信息导出处理，作为命令流导入 SYSPIPE 分析软件中进行
应力分析，形成管道智能化应力分析技术。
关键词：PDMS 三维设计；管道应力分析；智能化；命令流
三维数字化设计技术高速发展，已成为了当今世界上高水平的工程设计技术，
代表了先进的设计手段和设计方法。近年来，国内外的石油、化工、电力等大型工
程项目中的工艺系统设计、布置设计、施工图设计等各个阶段普遍采用了三维数字
化设计技术。它有利于在布置设计及施工图设计时的多方案比较，优选出最佳方
案，从而大大提高设计质量、减少了各专业间的碰撞，最终减少现场安装过程中的
变更和返工。
