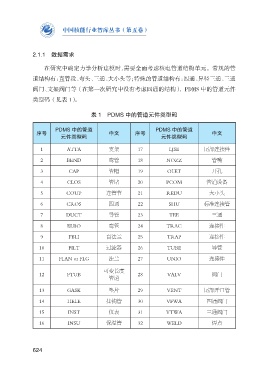

中国核能行业智库丛书（第五卷）

2.1.1 数据需求

在研究中确定力学分析建模时，需要全面考虑核电管道结构单元。常规的管
道结构有：直管段、弯头、三通、大小头等；特殊的管道结构有：四通、异径三通、三通

阀门、支架阀门等（在第一次研究中没有考虑四通的结构），PDMS 中的管道元件
类型码（见表 1）。

表 1 PDMS 中的管道元件类型码

PDMS 中的管道 PDMS 中的管道
序号 中文 序号 中文
元件类型码 元件类型码
1 ATTA 支架 17 LJSE 尾部连接件

2 BEND 弯管 18 NOZZ 管嘴
3 CAP 管帽 19 OLET 开孔

4 CLOS 管堵 20 PCOM 管道设备
5 COUP 连管节 21 REDU 大小头

6 CROS 四通 22 SHU 标准连接管
7 DUCT 导管 23 TEE 三通
8 ELBO 弯管 24 TRAC 连接件

9 FBLI 盲法兰 25 TRAP 连接件

10 FILT 过滤器 26 TUBE 导管
11 FLAN or FLG 法兰 27 UNIO 连接件

可变长度
12 FTUB 28 VALV 阀门
管道
13 GASK 垫片 29 VENT 尾部开口管

14 HELE 挂钩管 30 VFWA 四通阀门
15 INST 仪表 31 VTWA 三通阀门
16 INSU 保温管 32 WELD 焊点

624
