数字化转型

三维软件在核电行业三维数字化设计中得到了广泛使用，公司在 2005 年引进了此
软件，并运用于所承接的现场设计工作中，如图 1 所示。用 PDMS 设计的管道模型
具有几何尺寸、形状特征、设计参数（温度、压力、介质等）、物理属性等信息。属性

信息在管道设计出图、指导现场施工、安装与检修等方面均有作用。

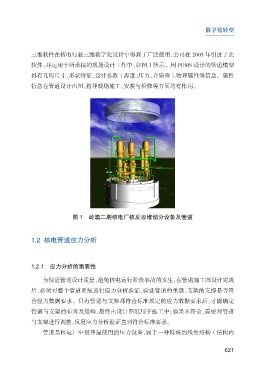

图 1 岭澳二期核电厂核反应堆部分设备及管道

1.2 核电管道应力分析

1.2.1 应力分析的重要性

为保证管道设计质量，避免核电运行阶段事故的发生，在管道施工图设计完成
后，必须对整个管道系统进行应力分析验证，验证管道的承载、支架的支撑是否符

合应力数据要求。只有管道与支架都符合标准规定的应力数据要求后，才能确定
管道与支架的布置及结构，最终出设计图纸用于施工中；如果不符合，需要对管道
与支架进行调整，反复应力分析验证直到符合标准要求。

管道是核电厂中最普遍使用的压力设备，属于一种特殊的线性结构（结构内
