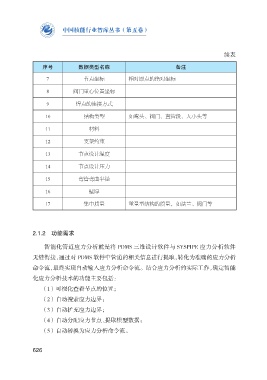

中国核能行业智库丛书（第五卷）

续表
序号 数据类型名称 备注

7 节点坐标 相对原点的绝对坐标

8 阀门重心位置坐标

9 焊点的连接方式

10 结构类型 如弯头、阀门、直管段、大小头等

11 材料
12 支架约束

13 节点设计温度

14 节点设计压力

15 弯管弯曲半径

16 壁厚

17 集中质量 重量型结构的质量，如法兰、阀门等

2.1.2 功能需求

智能化管道应力分析就是将 PDMS 三维设计软件与 SYSPIPE 应力分析软件

无缝衔接，通过对 PDMS 软件中管道的相关信息进行提取，转化为准确的应力分析
命令流，最终实现自动输入应力分析命令流。结合应力分析的实际工作，确定智能
化应力分析技术的功能主要包括：

（1）可视化查看节点的位置；
（2）自动搜索应力边界；

（3）自动扩充应力边界；
（4）自动分配应力节点、提取模型数据；
（5）自动转换为应力分析命令流。

626
