2.2.2 自动遍历元件的方法

管道布置千变万化，完整而不重复的遍历计算边界范围内的所有元件是此程
序运行的关键，程序采用递归算法流程设计（见图 9）来进行结构化、模块化开发。

边界作为遍历返回的条件，通过循环调用程序（开发的主函数），在管线上运
行，编辑元件的应力节点，提取元件的基础数据，转化为应力分析所需要的命令流。

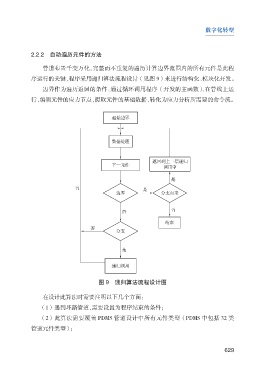

图 9 递归算法流程设计图

在设计此算法时需要注明以下几个方面：
（1）遇到环路管道，需要设置为程序结束的条件；
（2）此算法需要覆盖 PDMS 管道设计中所有元件类型（PDMS 中包括 32 类

管道元件类型）；
