中国核能行业智库丛书（第五卷）

（3）此算法设计中，碰到具有多分支的元件，从大的分支点向小的分支点遍历
分支；
（4）控制此算法有序地向下一元件遍历的变量包括：元件对应的管线名称、当

前元件名称、当前元件坐标、管线流向、节点编号、边界数组。

3 应用成果

软件能够识别 PDMS 三维模型中管道边界范围内上千个节点和单元，所提取

基础信息数据准确、完整，在此设计过程中顺利实现了智能化应力分析模式。如选
取四通分离器为起点，软件自动搜索所选元件范围外的边界，并列出所有边界元件
名称及对应的管线名称，如图 10 所示。

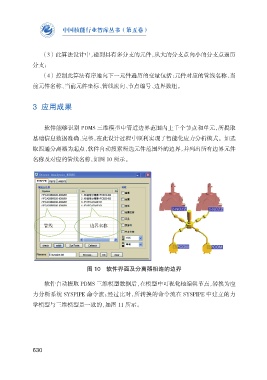

图 10 软件界面及分离器相连的边界

软件自动提取 PDMS 三维模型数据后，在模型中可视化地编辑节点，转换为应
力分析系统 SYSPIPE 命令流；经过比对，所转换的命令流在 SYSPIPE 中建立的力
学模型与三维模型是一致的，如图 11 所示。

630
